一、试验目的

山东某食物科技有限公司有一葡萄糖酸料液，，，，，，，含有较高氯离子，，，，，，，影响后段结晶，，，，，，，拟接纳树脂除氯，，，，，，，通过应用试验，，，，，，，对树脂举行选型，，，，，，，获得树脂的运行数据，，，，，，，为工业化使用提供数据支持。。。。。。。。

二、试验仪器和装备

1、葡萄糖酸料液，，，，，，，山东六江缘食物科技有限公司提供（此料液已经在系统内循环四个月，，，，，，，因此氯离子含量较高），，，，，，，见下表：

指标	pH	电导率，，，，，，，μs/cm	Cl，，，，，，，mg/l
数据	1.26	5200	687

2、有机玻璃交流柱φ25×300mm。。。。。。。。

3、蠕动泵、量筒、烧杯、pH计、电导率表。。。。。。。。

三、试验要领

1、取60mlD315OH型树脂装入有机玻璃交流柱内，，，，，，，用除盐水淋洗至出水澄清。。。。。。。。

2、将葡萄糖酸以3BV/h的流速从上向下通过树脂层运行，，，，，，，每1h网络流出液，，，，，，，检测pH和电导率，，，，，，，同时检测氯离子，，，，，，，运行至有氯离子走漏时阻止运行。。。。。。。。

氯离子检测要领：取1ml料液，，，，，，，加入2滴1+1硝酸，，，，，，，再加入2滴0.1M硝酸银，，，，，，，若是呈白色污浊，，，，，，，测说明有氯离子走漏。。。。。。。。

3、树脂运行失效后，，，，，，，用2BV除盐水以5BV/h流速顶料。。。。。。。。

4、用3BV5%NaOH以2BV/h的流速从上向下举行再生，，，，，，，用2BV除盐水以2BV/h的流速从上向下举行置换，，，，，，，用4BV除盐水以5BV/h的流速从上向下举行淋洗。。。。。。。。

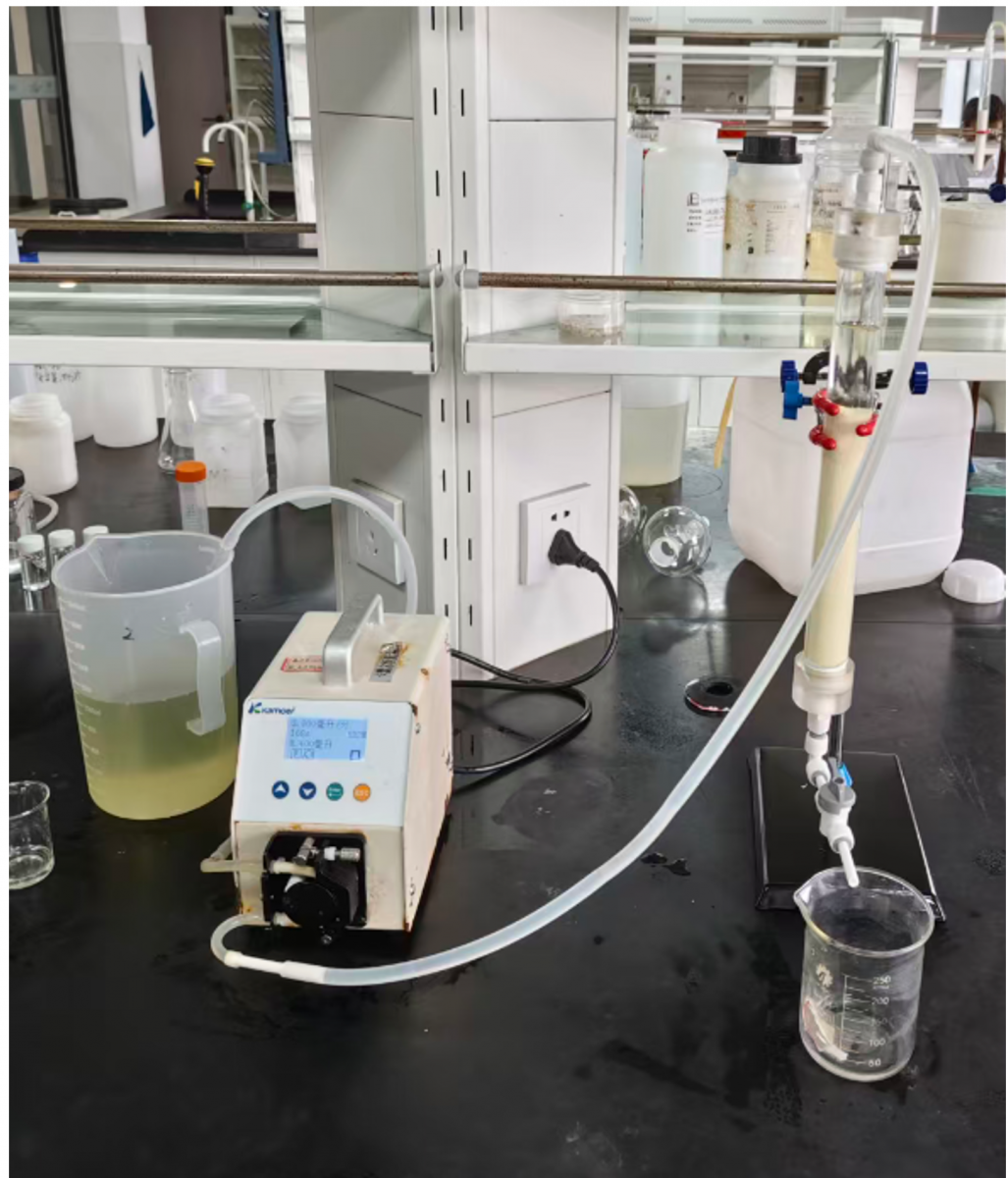

5、试验装置图

四、试验数据

1、第一周期运行数据

累计处置惩罚量，，，，，，，BV	收整体积，，，，，，，ml	pH	电导率，，，，，，，μs/cm	Cl，，，，，，，mg/L
3.5	210	2.10	2720	无
6.92	205	1.70	2220	无
9.75	170	1.69	2220	无
12.38	158	1.68	2260	无
15.33	177	1.66	2280	无
18	160	1.65	2300	无
21.4	204	1.65	2320	无
24.3	174	1.66	2180	无
27.28	179	1.66	2210	无
29.87	155	1.66	2330	无
32.7	170	1.62	2380	无
35.37	160	1.61	2420	无
38.12	165	1.61	2480	无
40.87	165	1.60	2510	无
43.62	165	1.58	2580	无
46.37	165	1.58	2580	无
49.07	162	1.58	2390	无
51.9	170	1.58	2650	无
54.5	158	1.54	2840	无
57.3	165	1.51	2980	有

2、第二周期运行数据

累计处置惩罚量，，，，，，，BV	收整体积，，，，，，，ml	pH	电导率，，，，，，，μs/cm	Cl，，，，，，，mg/L
2.95	177	1.92	2660	无
6.03	185	1.70	2100	无
8.98	177	1.69	2120	无
11.65	160	1.67	2170	无
14.4	165	1.67	2190	无
17.15	165	1.65	2250	无
19.9	165	1.66	2280	无
22.85	170	1.64	2310	无
25.63	167	1.63	2130	无
31.03	162	1.63	2230	无
34.27	194	1.63	2370	无
37.02	165	1.62	2440	无
39.75	164	1.61	2510	无
42.7	177	1.61	2570	无
45.33	158	1.60	2620	无
48.03	162	1.59	2570	无
50.93	174	1.58	2440	无
53.68	165	1.54	2650	无
56.03	157	1.51	2880	无
58.13	110	1.48	3020	有

五、试验效果剖析

1、新宝gg创造奇迹D315树脂用于葡萄糖酸除氯，，，，，，，处置惩罚后料液中氯离子检测不错，，，，，，，树脂除氯效果优异。。。。。。。。

2、树脂再生后再次投入运行，，，，，，，第一周期处置惩罚倍量54.5BV，，，，，，，第二周期处置惩罚倍量56BV，，，，，，，说明树脂再生重复好。。。。。。。。

综合两个周期运行情形，，，，，，，D315树脂可以用于葡萄糖酸除氯，，，，，，，处置惩罚体积倍量高、周期重复性好。。。。。。。。



                            宁波新宝gg创造奇迹树脂有限公司

                               手艺部

                               2025.10.28
